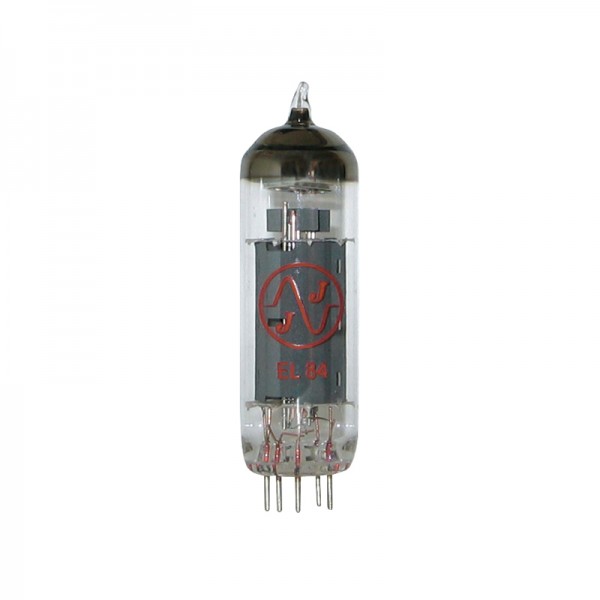

JJ Endstufenröhre EL84/6BQ5

JJ Endstufenröhre EL84/6BQ5
Sie befinden sich im Sintron Händlershop.

Wenn Sie Gewerbetreibender sind und Kunde bei uns werden möchten, können Sie sich hier anmelden.

Nach Prüfung Ihrer Angaben erhalten Sie von uns Zugangsdaten und können hier Preise/Mengenstaffeln sowie die Artikelverfügbarkeit einsehen und bestellen.

Sollten Sie Endkunde sein, finden Sie unsere Händlerliste hier
  • 204276
R. F. OUTPUT PENTODE. Uf = 6,3 V, If = 0,760 mA. Charakteristik: Ua = 250 V, Ug2 = 250 V, Ug1 =... mehr
Produktinformationen
R. F. OUTPUT PENTODE. Uf = 6,3 V, If = 0,760 mA. Charakteristik: Ua = 250 V, Ug2 = 250 V, Ug1 = -7,3 V, Ia = 48 mA, Ig2 = 5,5 mA, S = 11,3 mA/V, Ri = 40 kOhm, µg1/g2 = 19. Class A1 amplifier: Ua = 250 V, Ug2 = 250 V, Rk = 135 Ohm, Ia = 48 mA, Ig2 = 5,5 mA, Ra = 5,2 kOhm, Ug1eff (50 mW) = 0,3 V, Ug1 eff.(N) = 4,3 V, N (10%)1) = 5,7 W, N 2) = 6 W, 1) Ug1 fest fixed grid bias, 2) Ig1 +0,3 µA. Grenzwerte: Ua = 300 V, Wa = 12 W, Ug2 = 300 V, Wg2 = 2 W, Ug1 = -100 V, Ik = 65 mA, Rg1 = 1 MOhm for automatic bias, Rg1 = 0,3 MOhm for fixed bias, Uk/f = 100 V. Kapazitanz: cg/k = 10 pF, ca = 5,1 pF, cg/a = 0,6 pF, cg1f = 0,15 pF. Maße (H/H mit Pins x Ø): 71,4/77,8 x 22 mm
